Le passe-coque fileté CAN SB 1 pouce est disponible en deux hauteurs et deux couleurs. Les modèles CA-BS2367 et CA-BS2368 mesurent 62 mm. Les références CA-BS2369 et CA-BS2370 mesurent 155 mm. Le diamètre de tête reste de 39 mm et le passage indiqué au catalogue est de 25 mm. Sélectionnez d’abord la hauteur, puis la finition blanche ou noire.
Passe-coque fileté can sb : dimensions et références
| Référence | H | D | d | F | Couleur | Bouchon |
|---|---|---|---|---|---|---|

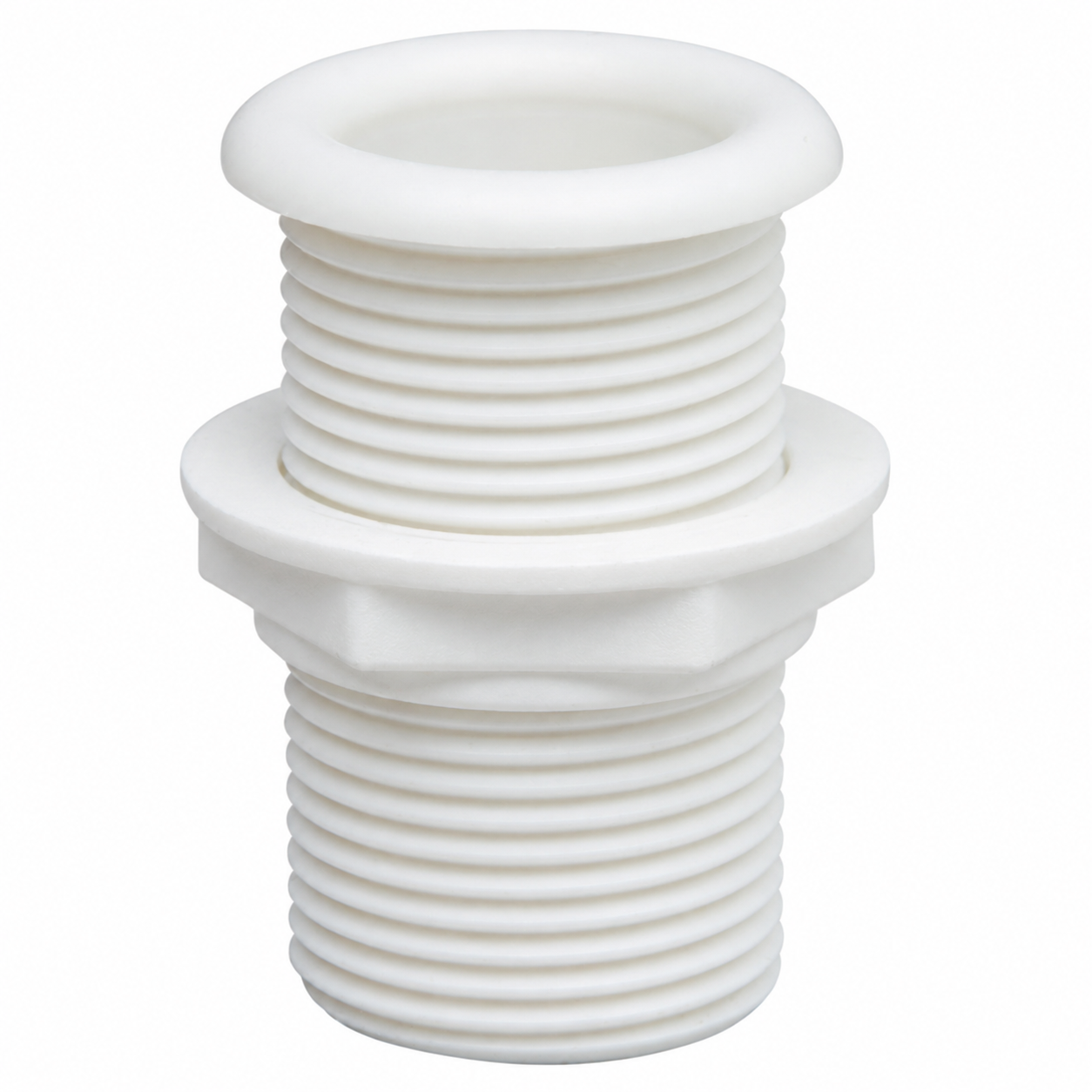

| CA-BS2367 | 62 mm | 39 mm | 25 mm | 1 pouce | Blanc | CA-TP2120 (séparé) |

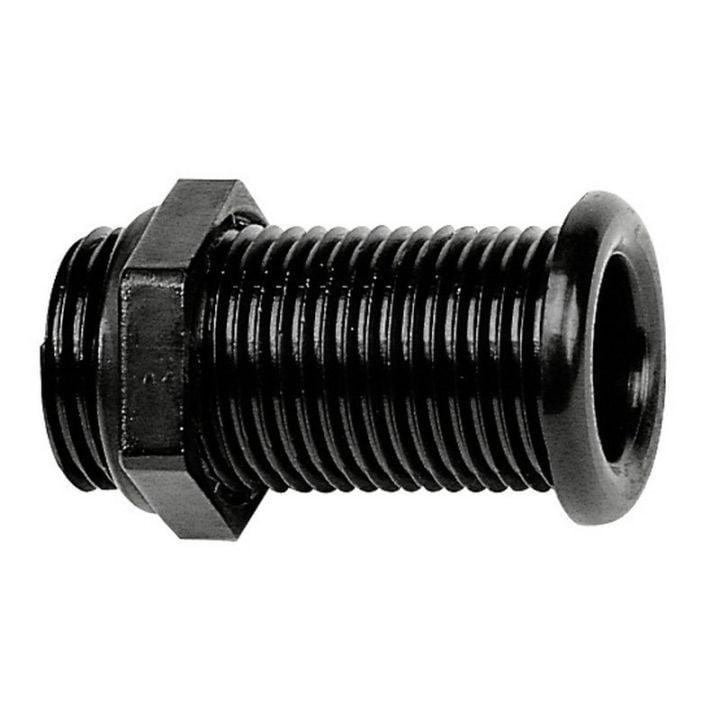

| CA-BS2368 | 62 mm | 39 mm | 25 mm | 1 pouce | Noir | CA-TP2120 (séparé) |

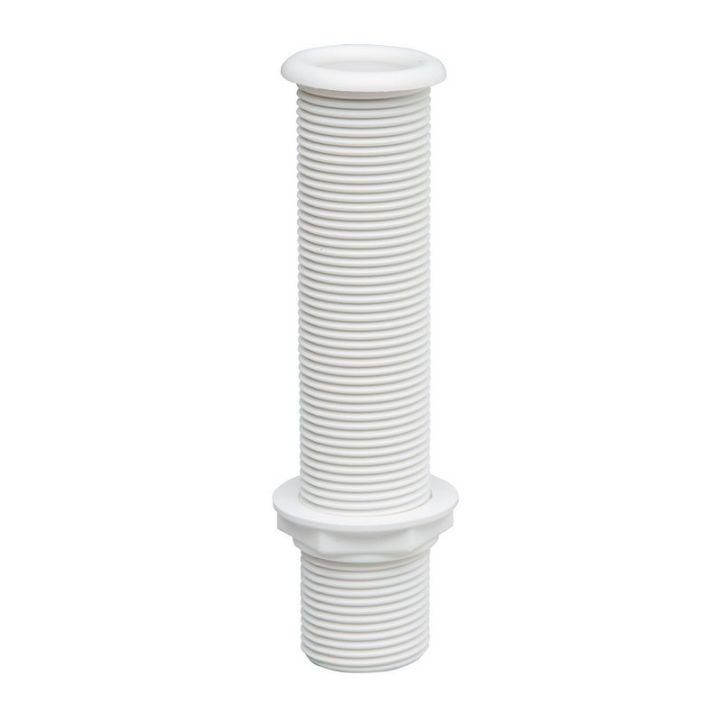

| CA-BS2369 | 155 mm | 39 mm | 25 mm | 1 pouce | Blanc | CA-TP2120 (séparé) |

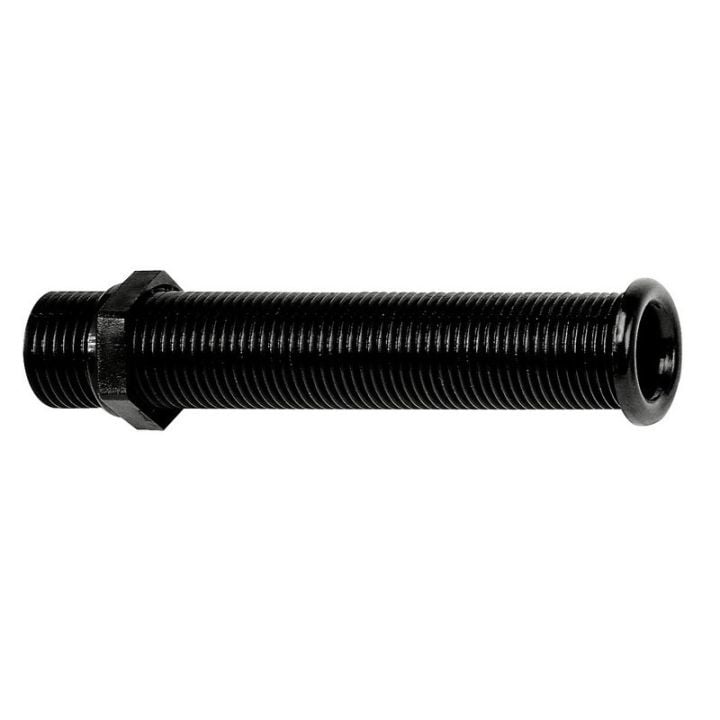

| CA-BS2370 | 155 mm | 39 mm | 25 mm | 1 pouce | Noir | CA-TP2120 (séparé) |
Les lettres du tableau reprennent les repères du catalogue. Les dimensions en millimètres décrivent le produit ; elles ne constituent pas un plan de perçage universel.
Choisir la bonne version
Un corps court et un corps long ne répondent pas au même espace de montage. Mesurez la pièce installée et l’épaisseur de la traversée avant de choisir. Contrôlez ensuite le filetage de votre raccordement. Une désignation en pouces doit correspondre à celle des éléments associés. Le tableau fournit les références exactes de chaque version pour éviter de confondre les deux longueurs.
Préparer le remplacement
Le bouchon CA-TP2120 est mentionné comme accessoire compatible avec les quatre références. Il est vendu séparément. Lors d’un remplacement, examinez les filetages et la zone d’appui de l’ancienne pièce. Si un élément présente une déformation, vérifiez également les raccords voisins. Enfin, conservez la référence complète de la variante retenue pour vos prochaines opérations d’entretien.
Retrouvez aussi nos équipements neufs de plomberie marine pour compléter votre sélection.
Identifier votre pièce
La référence CA-BS2367, CA-BS2368, CA-BS2369, CA-BS2370 permet de retrouver le modèle présenté. Pour une demande de conseil, indiquez également l’emplacement de la pièce sur le bateau. Ajoutez une photo du raccord et les dimensions relevées. Ces informations aident à comparer les montages sans confondre le diamètre du passage avec celui de la fixation.
