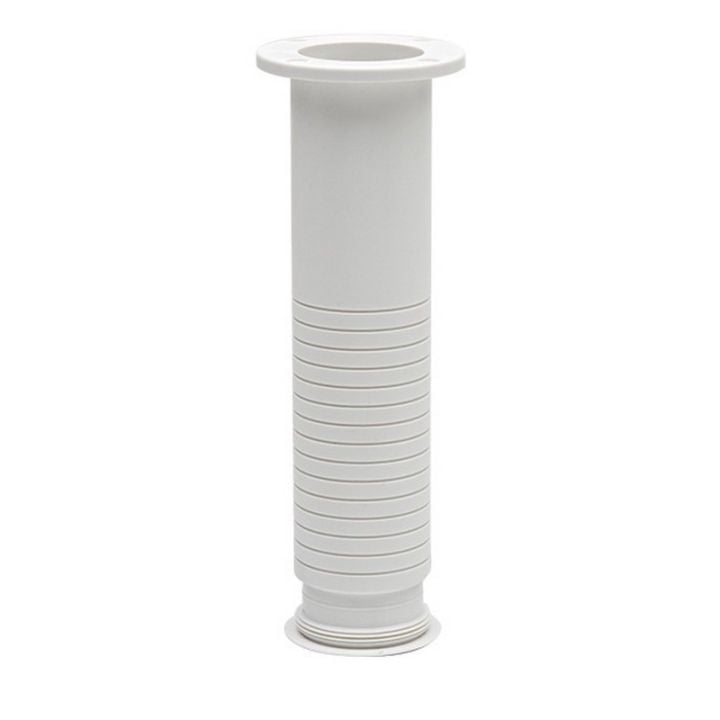

Le passe-coque CAN SB H195 correspond à la référence CA-BS1906. Ce modèle blanc possède une sortie annelée annoncée à 50 mm et une hauteur de 195 mm. Sa tête mesure 75 mm et le passage intérieur indiqué au catalogue est de 45 mm. La gamme prévoit un cache et un clapet anti-retour, identifiés séparément sous la référence CA-BS1902 pour leur remplacement.
Passe-coque can sb h195 : dimensions et références
| Référence | H | D | d | dp | Couleur | Accessoire |
|---|---|---|---|---|---|---|
| CA-BS1906 | 195 mm | 75 mm | 45 mm | 50 mm | Blanc | Cache et clapet de remplacement CA-BS1902 |
Les lettres du tableau reprennent les repères du catalogue. Les dimensions en millimètres décrivent le produit ; elles ne constituent pas un plan de perçage universel.
Choisir la bonne version
La longueur de ce passe-coque demande une attention particulière à l’espace disponible derrière la paroi. Relevez la hauteur du raccord existant, le diamètre de tête et les dimensions de la sortie. Ensuite, comparez ces mesures aux cotes indiquées ci-dessous. Une pièce de même couleur ou de même diamètre apparent peut avoir un corps sensiblement différent.
Préparer le remplacement
Pour une opération d’entretien, identifiez d’abord l’élément concerné : corps du passe-coque, cache ou clapet. Le kit CA-BS1902 permet de repérer l’accessoire correspondant à cette référence. Vérifiez le contenu nécessaire à votre intervention avant de commander plusieurs pièces. Contrôlez aussi la mobilité du clapet et l’état du raccordement lors de la remise en service de l’évacuation.
Pour identifier cette pièce avec précision, préparez sa référence, une vue générale et les mesures du montage. Ces éléments permettent de comparer la pièce neuve à votre équipement actuel. En cas de doute sur une cote, vérifiez le composant avant de modifier l’installation.
Retrouvez aussi nos équipements neufs de plomberie marine pour compléter votre sélection.
Identifier votre pièce
La référence CA-BS1906 permet de retrouver le modèle présenté. Pour une demande de conseil, indiquez également l’emplacement de la pièce sur le bateau. Ajoutez une photo du raccord et les dimensions relevées. Ces informations aident à comparer les montages sans confondre le diamètre du passage avec celui de la fixation.
