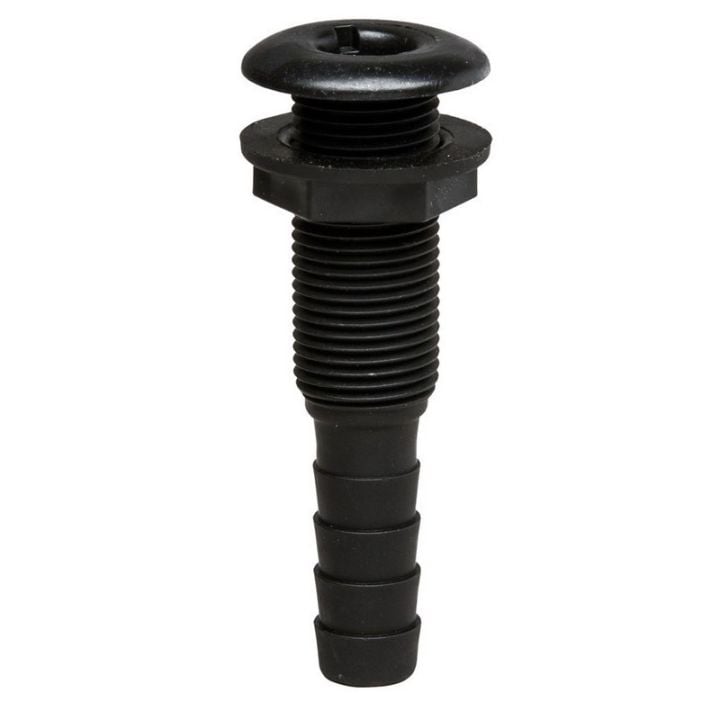

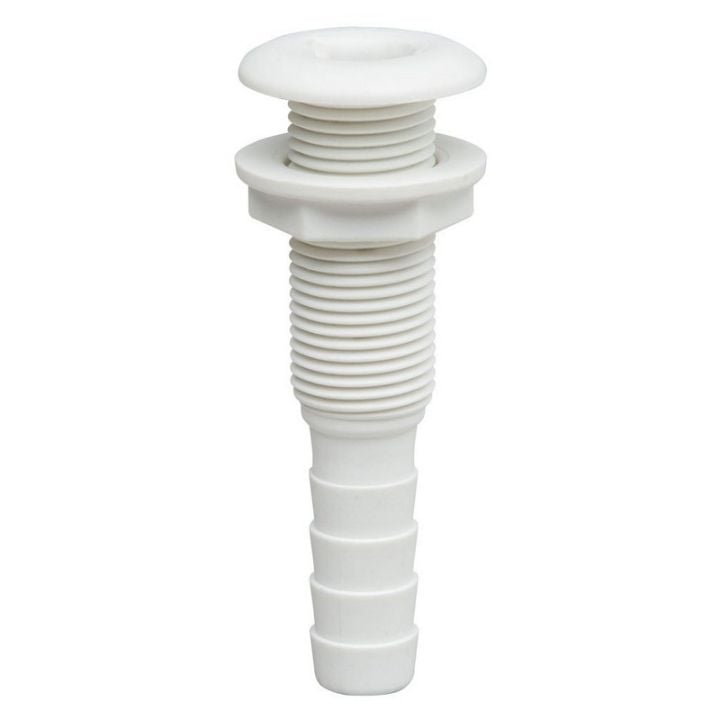

Le passe-coque annelé CAN SB de hauteur 94 mm existe en cinq diamètres et deux couleurs. Cette gamme réunit les références CA-BS2350 à CA-BS2359. Vous pouvez ainsi sélectionner une version blanche ou noire, puis le diamètre correspondant à votre raccord. Chaque combinaison conserve sa propre référence pour faciliter les recherches et le suivi du remplacement.
Passe-coque annelé can sb : dimensions et références
| Référence | H | D | d | d1 | dp | F | Couleur | Bouchon |
|---|---|---|---|---|---|---|---|---|
| CA-BS2350 | 94 mm | 35 mm | 10 mm | 13 mm | 15 mm | 1/2 pouce | Blanc | — |
| CA-BS2351 | 94 mm | 35 mm | 10 mm | 13 mm | 15 mm | 1/2 pouce | Noir | — |
| CA-BS2352 | 94 mm | 40 mm | 12 mm | 17 mm | 20 mm | 3/4 pouce | Blanc | — |
| CA-BS2353 | 94 mm | 40 mm | 12 mm | 17 mm | 20 mm | 3/4 pouce | Noir | — |
| CA-BS2354 | 94 mm | 52 mm | 18 mm | 24 mm | 25 mm | 1 pouce | Blanc | CA-TP2120 (séparé) |
| CA-BS2355 | 94 mm | 52 mm | 18 mm | 24 mm | 25 mm | 1 pouce | Noir | CA-TP2120 (séparé) |
| CA-BS2356 | 94 mm | 65 mm | 23 mm | 31 mm | 35 mm | 1 1/4 pouce | Blanc | CA-TP2121 (séparé) |
| CA-BS2357 | 94 mm | 65 mm | 23 mm | 31 mm | 35 mm | 1 1/4 pouce | Noir | CA-TP2121 (séparé) |
| CA-BS2358 | 94 mm | 70 mm | 31 mm | 35 mm | 38 mm | 1 1/2 pouce | Blanc | CA-TP2121 (séparé) |
| CA-BS2359 | 94 mm | 70 mm | 31 mm | 35 mm | 38 mm | 1 1/2 pouce | Noir | CA-TP2121 (séparé) |
Les lettres du tableau reprennent les repères du catalogue. Les dimensions en millimètres décrivent le produit ; elles ne constituent pas un plan de perçage universel.
Choisir la bonne version
La hauteur reste identique, mais les autres cotes varient selon le diamètre. La tête passe notamment de 35 à 70 mm. Consultez donc la ligne exacte de votre variante dans le tableau. Les repères d, d1 et dp désignent des mesures différentes : comparez-les à la pièce déposée au lieu de vous fier uniquement au nom commercial. Vérifiez également le filetage indiqué par F.
Préparer le remplacement
Plusieurs modèles acceptent un bouchon de la gamme CAN SB. Le catalogue associe le CA-TP2120 aux versions CA-BS2354 et CA-BS2355. Il indique le CA-TP2121 pour les références CA-BS2356 à CA-BS2359. Ces bouchons se commandent séparément. Avant le montage, contrôlez aussi l’état du tuyau, l’accès à la fixation et la surface d’appui du passe-coque.
