Le passe-coque annelé Eastern blanc se décline en quatre dimensions pour adapter une sortie de plomberie à l’installation du bateau. Cette fiche rassemble les références EA-C11850, EA-C11854, EA-C11860 et EA-C11866. Chaque variante possède son propre raccord, sa hauteur et son diamètre de tête. Choisissez le diamètre nominal pour consulter la bonne référence avant de commander.

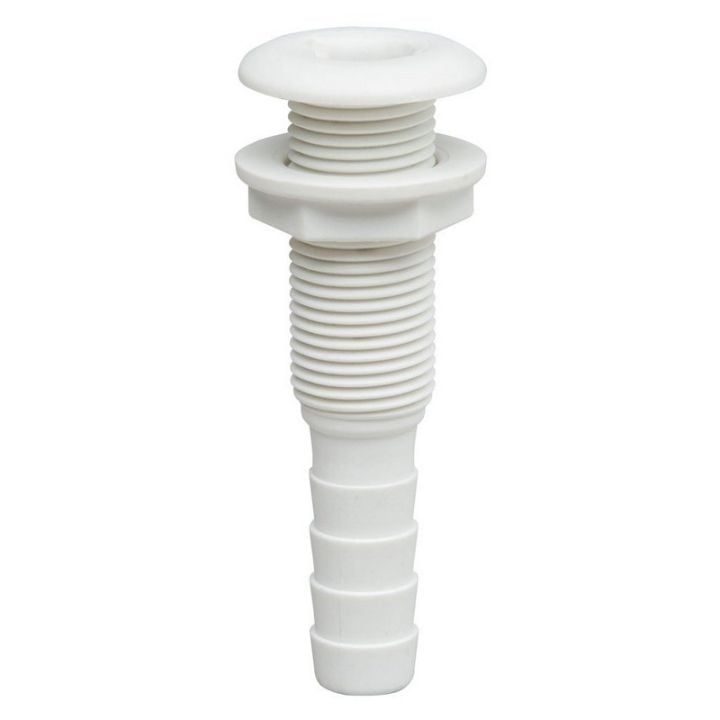

Passe-coque annelé eastern : dimensions et références
| Référence | H | D | d | d1 | dp | P | Couleur |
|---|---|---|---|---|---|---|---|
| EA-C11850 | 80 mm | 36 mm | 13 mm | 16 mm | 20 mm | 35 mm | Blanc |
| EA-C11854 | 83 mm | 44 mm | 17 mm | 19 mm | 23 mm | 35 mm | Blanc |
| EA-C11860 | 83 mm | 51 mm | 24 mm | 25/28 mm | 33 mm | 42 mm | Blanc |
| EA-C11866 | 95 mm | 75 mm | 37 mm | 32 mm | 41 mm | 45 mm | Blanc |
Les lettres du tableau reprennent les repères du catalogue. Les dimensions en millimètres décrivent le produit ; elles ne constituent pas un plan de perçage universel.
Choisir la bonne version
Les dimensions changent avec le modèle choisi. Par exemple, la version de 16 mm mesure 80 mm de hauteur, tandis que celle de 32 mm atteint 95 mm. Comparez donc l’ensemble des cotes avec la pièce en place. Le tableau reprend les repères du catalogue : H, D, d, d1, dp et P. Ils permettent de distinguer le passage intérieur des autres diamètres du raccord.
Préparer le remplacement
Pour préparer votre remplacement, notez le diamètre du tuyau, les dimensions de la traversée et l’espace libre à l’arrière. Ensuite, vérifiez que la tête peut prendre appui sur la surface prévue. La finition blanche reste commune à toutes les versions. Si plusieurs dimensions paraissent proches, une photo de la pièce déposée accompagnée de mesures aide à identifier la variante adaptée.
Retrouvez aussi nos équipements neufs de plomberie marine pour compléter votre sélection.
Identifier votre pièce
La référence EA-C11850, EA-C11854, EA-C11860, EA-C11866 permet de retrouver le modèle présenté. Pour une demande de conseil, indiquez également l’emplacement de la pièce sur le bateau. Ajoutez une photo du raccord et les dimensions relevées. Ces informations aident à comparer les montages sans confondre le diamètre du passage avec celui de la fixation.
