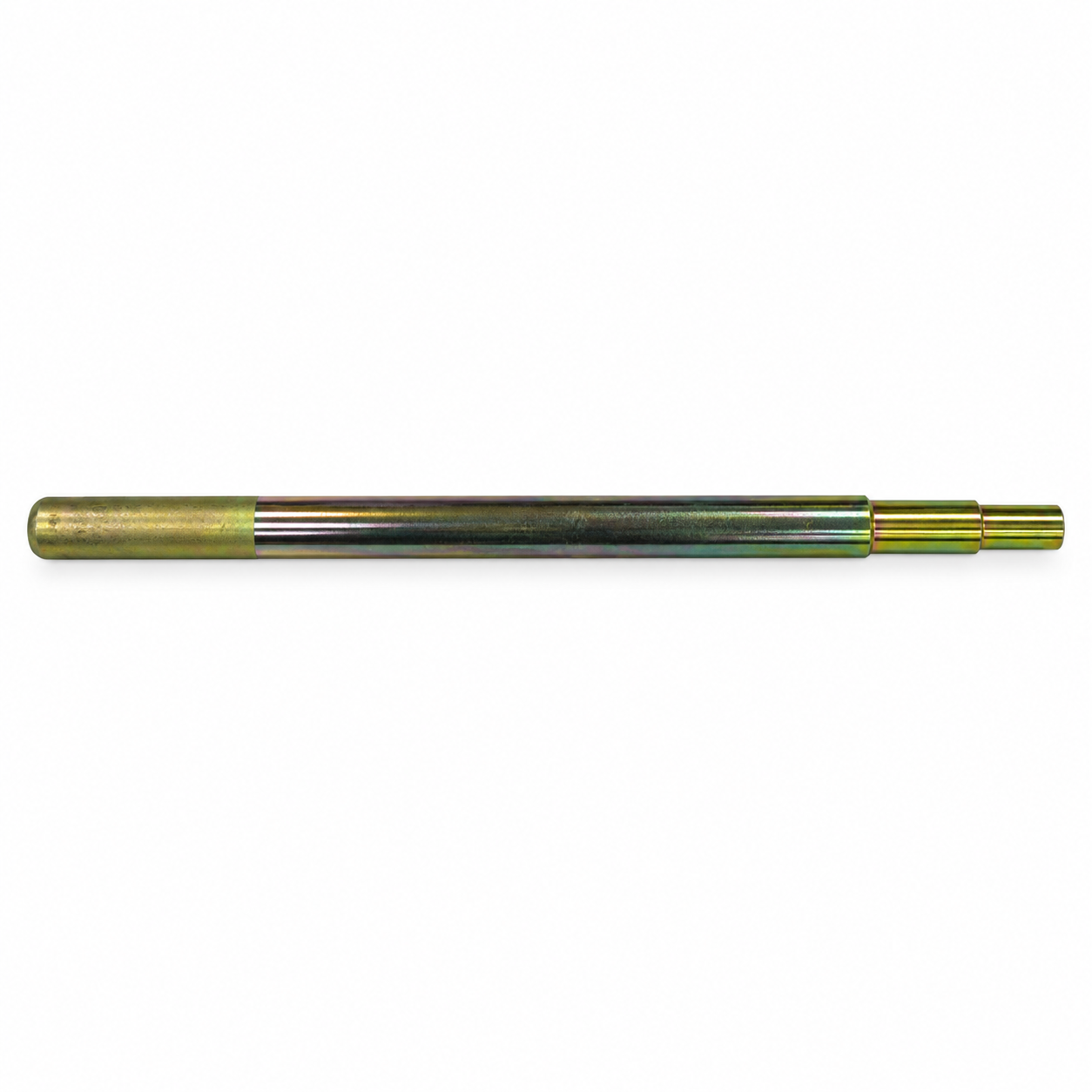

Outil d’alignement pour moteur marin et embase
L’outil Sierra 18-4442 est conçu pour vérifier l’alignement entre le moteur, le roulement de cloche et le tourteau d’accouplement. Cette opération est indispensable après la dépose du moteur, le remplacement du tourteau, une intervention sur la cloche ou avant le remontage de l’embase.
Une mauvaise position du moteur peut empêcher l’arbre d’embase de s’engager correctement. Elle peut également provoquer une usure prématurée du tourteau d’accouplement, du roulement de cloche et des composants de transmission.
Utilisation de l’outil
Après la dépose de l’embase, la partie étagée de l’outil est introduite à travers le roulement de cloche jusqu’au tourteau d’accouplement. L’outil permet ainsi de contrôler le centrage et d’ajuster la hauteur des supports moteur si nécessaire.
L’outil doit pouvoir entrer et sortir sans effort excessif. Une légère couche de graisse appliquée sur son extrémité peut également aider à visualiser la position de contact dans le tourteau.
Compatibilités principales
L’outil d’alignement Sierra 18-4442 est notamment prévu pour les transmissions suivantes :
- MerCruiser MC-I ;
- MerCruiser R-MR ;
- MerCruiser Alpha One ;
- MerCruiser Alpha One Gen II ;
- transmissions MerCruiser Bravo ;
- transmissions OMC Cobra à partir de 1986 ;
- certaines transmissions Volvo Penta SX et DP-SM.
Les montages pouvant varier, il reste conseillé de contrôler la référence de l’outil recommandée pour l’embase et le tourteau concernés.
Références remplacées
La référence Sierra 18-4442 remplace notamment :
- MerCruiser : 91-805475A1 ;
- MerCruiser : 91-57797A3 ;
- MerCruiser : 91-57797A2 ;
- MerCruiser : 91-37384 ;
- MerCruiser : 91-48247 ;
- MerCruiser : 91-8M0067546 ;
- Volvo Penta : 3851083 ;
- GLM : 90050 ;
- Mallory : 9-79800.
Avantages de l’outil Sierra 18-4442
- contrôle précis de l’alignement moteur ;
- aide au centrage du tourteau d’accouplement ;
- limite les difficultés de remontage de l’embase ;
- contribue à réduire l’usure du tourteau et du roulement de cloche ;
- compatible avec plusieurs générations d’embases MerCruiser ;
- outil réutilisable adapté aux ateliers nautiques.
