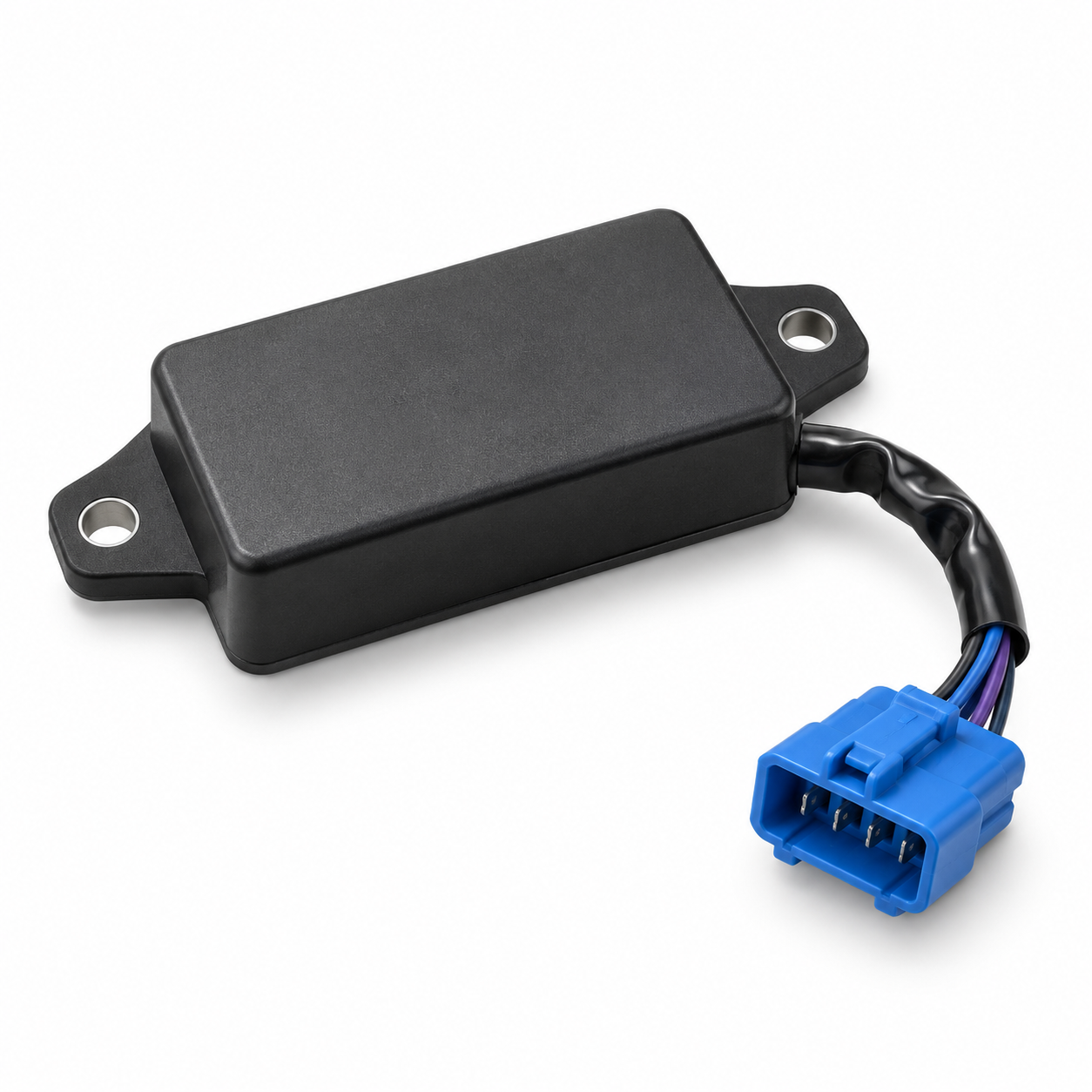

Module d’assistance de changement de vitesse OMC CDI 123-7567
Le module d’assistance de changement de vitesse OMC CDI 123-7567 est destiné aux motorisations marines GM 4,3 litres V6 équipées d’une embase OMC Cobra et d’un allumeur électronique Prestolite BID.
Ce module électronique, également appelé Electronic Shift Assist ou ESA, intervient pendant le changement de rapport. En effet, il réduit brièvement le régime du moteur lorsque le contacteur de changement de vitesse est actionné. Cette intervention momentanée diminue la charge exercée sur la transmission.
Par conséquent, le désengagement de la vitesse devient plus facile. Le conducteur peut alors revenir au point mort avec davantage de souplesse.
Fonctionnement du module ESA
Le module CDI 123-7567 surveille le régime du moteur grâce au signal provenant de l’allumeur électronique. Lorsque le contacteur de changement de vitesse transmet une information de masse, le module agit temporairement sur l’allumage.
Une légère baisse du régime moteur doit alors se produire. Ce fonctionnement facilite le déplacement du mécanisme de sélection sans arrêter complètement le moteur.
Le faisceau comporte notamment les circuits nécessaires à :
- l’alimentation électrique en 12 V ;
- la connexion à la bobine d’allumage ;
- la transmission du signal du compte-tours ;
- la mise à la masse du module ;
- la réception du signal du contacteur de changement de vitesse.
Compatibilité principale
Ce module d’assistance convient principalement aux :
- moteurs marins GM 4,3 L V6 ;
- transmissions et embases OMC Cobra compatibles ;
- systèmes équipés d’un allumeur Prestolite BID électronique ;
- installations utilisant la référence d’origine OMC 987567.
La compatibilité dépend néanmoins du type d’allumeur et du branchement électrique présents sur le moteur. Vérifiez donc la référence de l’ancien module ainsi que la forme du connecteur avant la commande.
Ce modèle ne doit pas être choisi uniquement selon la cylindrée du moteur. En effet, un moteur équipé d’un autre type d’allumeur peut nécessiter une référence ESA différente.
Références remplacées
Le module CDI Electronics 123-7567 remplace notamment les références suivantes :
- OMC 763786 ;
- OMC 985902 ;
- OMC 986999 ;
- OMC 987403 ;
- OMC 987567 ;
- OMC 987875 ;
- Sierra 18-99298.
Quand remplacer le module d’assistance ?
Un module défectueux peut rendre le passage au point mort difficile. De plus, le moteur peut caler ou conserver un régime irrégulier lorsque le contacteur est actionné.
Le remplacement peut être nécessaire lorsque :
- le régime moteur ne baisse plus pendant le changement de vitesse ;
- le retour au point mort devient difficile ;
- le moteur cale lors de l’activation du contacteur ;
- le boîtier électronique est fissuré ;
- le faisceau ou le connecteur est endommagé ;
- le diagnostic électrique confirme une panne du module.
Toutefois, contrôlez également le contacteur, le câblage, les masses électriques et le réglage du câble de commande. Ces éléments peuvent provoquer des symptômes similaires.
Conseils de montage
Débranchez tout d’abord la batterie du bateau. Ensuite, repérez chaque connexion avant de déposer l’ancien module. Fixez la nouvelle pièce sur son support avec les vis d’origine, sans coincer le faisceau derrière le boîtier.
Enfin, reproduisez exactement le branchement initial. CDI recommande de confier cette intervention à un professionnel de la mécanique marine. Après le montage, contrôlez le passage des rapports et le retour au point mort avant de naviguer.
