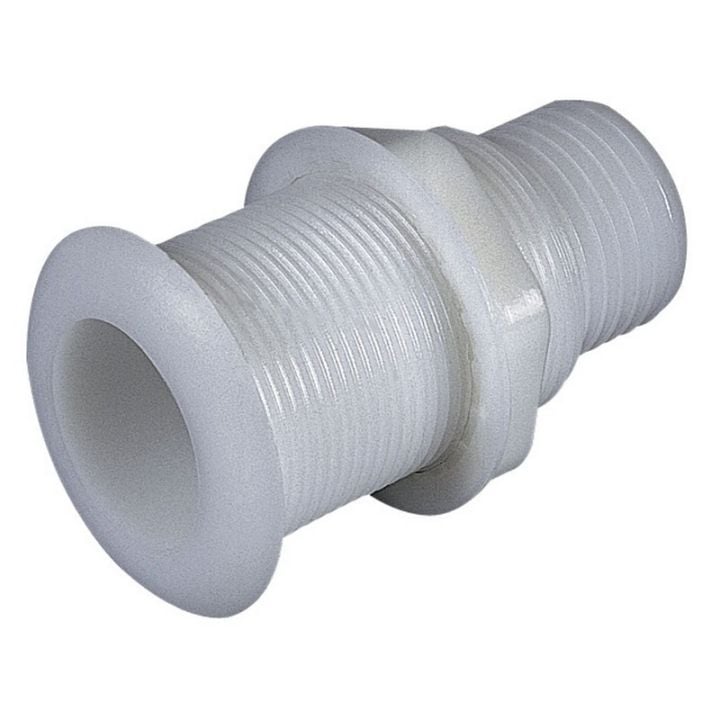

Ce passe-coque annelé 50 mm CAN SB équipe une évacuation dont les dimensions correspondent au modèle CA-BS2363. Sa finition blanche permet de conserver une présentation claire autour de la sortie. Le corps mesure 111 mm de hauteur et la tête affiche un diamètre de 74 mm. Le passage intérieur indiqué par la cote d est de 40 mm. Ainsi, le diamètre annoncé et le passage utile restent bien distincts.
Passe-coque annelé 50 mm : dimensions et références
| Référence | H | D | d | dp | P | Couleur | Bouchon |
|---|---|---|---|---|---|---|---|
| CA-BS2363 | 111 mm | 74 mm | 40 mm | 50 mm | 35 mm | Blanc | CA-TP2122 (séparé) |
Les lettres du tableau reprennent les repères du catalogue. Les dimensions en millimètres décrivent le produit ; elles ne constituent pas un plan de perçage universel.
Choisir la bonne version
Commencez par relever la référence de la pièce déposée. Comparez ensuite la hauteur du corps, la tête et le raccord annelé avec votre installation. Le diamètre du tuyau ne suffit pas à identifier un passe-coque. Vérifiez aussi la place disponible derrière la paroi et l’accès pour le serrage. Ces mesures évitent de choisir un modèle trop long ou un raccord inadapté.
Préparer le remplacement
Le catalogue associe ce modèle au bouchon noir CA-TP2122 de 40 mm, proposé séparément. Cette correspondance concerne le bouchon et son logement : elle ne transforme pas le raccord de sortie en un modèle de 40 mm. Pour préparer un remplacement, conservez donc les deux références. Contrôlez également l’état du tuyau et des éléments de fixation présents sur le bateau.
Pour identifier cette pièce avec précision, préparez sa référence, une vue générale et les mesures du montage. Ces éléments permettent de comparer la pièce neuve à votre équipement actuel. En cas de doute sur une cote, vérifiez le composant avant de modifier l’installation.
