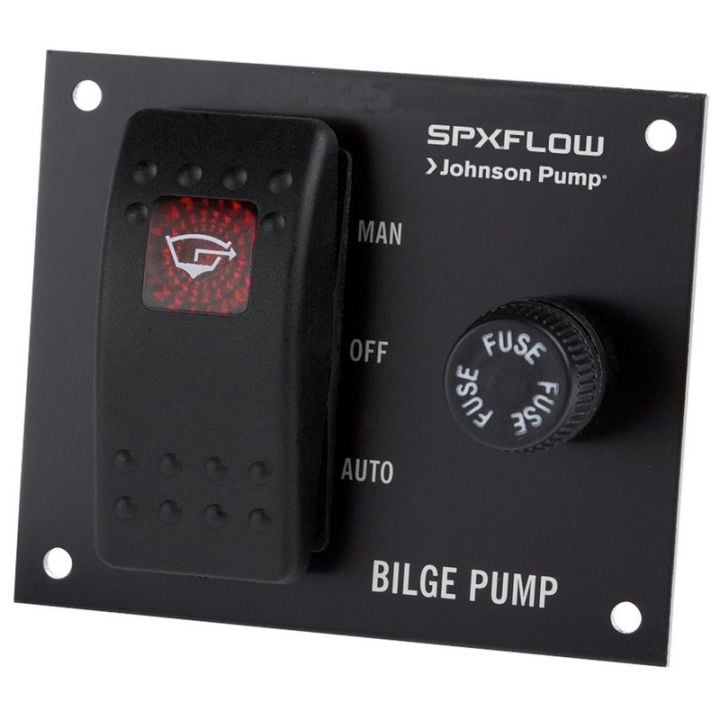

Le tableau Johnson Pump pour commander la pompe
Le tableau Johnson Pump regroupe trois positions de commande pour une installation de pompe de cale compatible. Son format permet d’intégrer un point de contrôle accessible à bord. Deux versions figurent au catalogue : 12 V et 24 V. Choisissez la tension qui correspond au circuit concerné avant de préparer le montage.
Trois positions pour la commande de bord
Le fonctionnement indiqué est ON/OFF/MOM. La position MOM correspond à une action momentanée. Reportez-vous au schéma du fabricant pour affecter correctement chaque position dans votre installation. Le tableau constitue une commande électrique : il ne comprend pas une pompe de cale. Il doit donc correspondre au système que vous souhaitez piloter.
Dimensions du tableau Johnson Pump
Les dimensions annoncées sont de 73 x 60 x 40 mm. Mesurez l’emplacement disponible et vérifiez le dégagement derrière le support. Prévoyez aussi un accès aux connexions pour l’entretien. Les dimensions extérieures ne remplacent pas un gabarit de perçage. Utilisez les indications du fabricant avant de modifier votre tableau de bord ou votre cloison.
Deux références pour éviter les confusions
La version 12 V porte la référence 34-1224. La version 24 V porte la référence 34-1225. Comparez-les avec l’ancien tableau si vous effectuez un remplacement. Vérifiez ensuite le raccordement et la compatibilité avec le contacteur de niveau éventuellement présent sur la pompe.
Préparer le montage à bord
Coupez l’alimentation du circuit avant toute intervention. Ensuite, suivez la notice du fabricant pour le positionnement et le raccordement. Protégez les connexions contre l’humidité et gardez les câbles à l’abri des frottements. Prévoyez aussi un accès suffisant pour les contrôles futurs. Cette préparation facilite l’entretien de votre installation.
Contrôler le fonctionnement
Après le montage, vérifiez la réponse de la commande dans les différentes situations prévues par le fabricant. Contrôlez également la tenue des fixations et des connexions. Enfin, inspectez régulièrement l’installation pendant l’entretien du bateau. Conservez la référence de la pièce dans vos documents pour simplifier son identification lors d’un prochain remplacement.
Préparer l’expédition
Le poids logistique renseigné est de 0,20 kg par tableau. La classe d’expédition retenue est donc la tranche supérieure de 250 g. Conservez la référence correspondant à la tension choisie pour vos prochains entretiens.
Caractéristiques à retenir
- Commande : ON / OFF / MOM
- Dimensions : 73 x 60 x 40 mm
- 12 V : référence 34-1224
- 24 V : référence 34-1225
