Guindeau lofrans sx5 hydraulique : choisir votre configuration

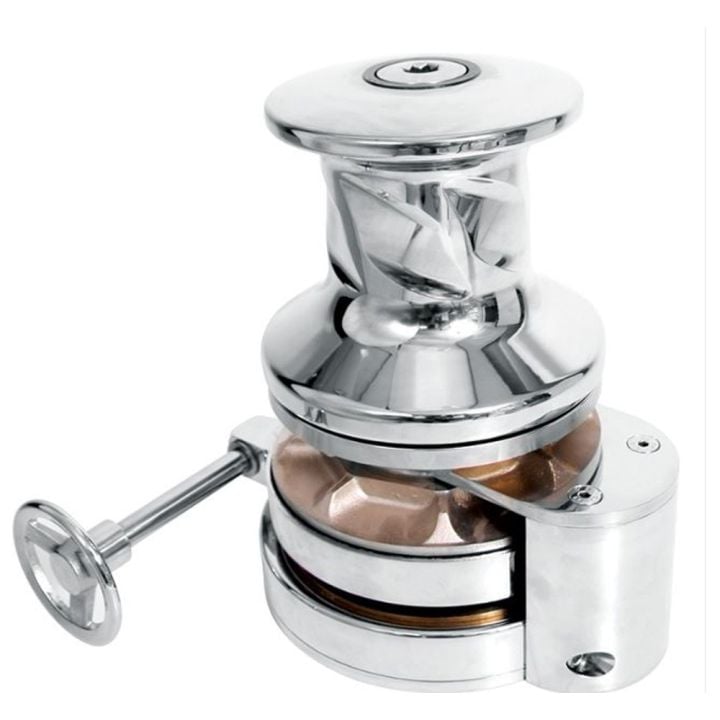

Le guindeau Lofrans SX5 hydraulique est un équipement neuf de la gamme SX5. Cette version verticale utilise une motorisation hydraulique 8CC pour entraîner la ligne de mouillage. Elle convient à un projet disposant d’un circuit hydraulique adapté. De plus, le corps en inox 316L et la poupée reprennent la conception de la gamme SX5 destinée aux grandes unités.
Variantes et compatibilité de chaîne
Vous disposez de deux choix de barbotin : 12 mm ISO ou 14 mm ISO. La référence LF-602389 correspond au diamètre 12 mm. Pour une chaîne de 14 mm ISO, sélectionnez la référence LF-602390. Ainsi, chaque option conserve sa propre identification lors de la commande.
| Référence | Chaîne | Rotation |
|---|---|---|
| LF-602389 | 12 mm ISO | Selon modèle |
| LF-602390 | 14 mm ISO | Selon modèle |
Caractéristiques du guindeau Lofrans SX5 hydraulique
- Motorisation : Hydraulique 8CC.
- Matériau : Inox 316L.
- Poupée : Oui.
- Arrachement maximal : 2500 kg.
- Charge de travail : 680 kg.
- Vitesse de remontée : 21 m/min.
- Poids catalogue : 85 kg.
- Pression hydraulique : 200 bar.
L’arrachement correspond à une traction maximale de courte durée. En revanche, la charge de travail décrit une autre condition de fonctionnement. Ces deux valeurs ne doivent donc pas être confondues lors du choix du matériel.
Préparer le montage à bord
D’abord, faites vérifier la centrale, les conduites et les organes de commande de votre installation. La pression hydraulique indiquée au catalogue est de 200 bar. Ensuite, confrontez le schéma coté à la place disponible sur le pont et sous celui-ci. La compatibilité dépend également de la chaîne et de son cheminement vers la baille à mouillage.
Par ailleurs, vérifiez le diamètre et la norme exacte de la chaîne avant de sélectionner une variante. Une chaîne du bon diamètre ne suffit pas si sa norme ne correspond pas au barbotin. Consultez également la documentation Lofrans chez Proxam pour préparer votre projet.
Contenu et expédition
Une manivelle et un manuel d’instruction sur CD figurent dans la présentation de la gamme. Faites confirmer les équipements de commande adaptés au montage hydraulique.
Enfin, ce guindeau Lofrans SX5 hydraulique est proposé sur commande. Son poids de 85 kg entraîne une expédition payante. Le coût du transport dépend de la destination et du conditionnement. Le poids mentionné est celui du produit au catalogue ; l’emballage doit être pris en compte lors de la préparation de l’envoi.
Pour vérifier votre configuration, contactez Casse Marine en précisant le modèle, la chaîne et le montage prévu. Vous pouvez aussi consulter nos guindeaux et accessoires neufs.
