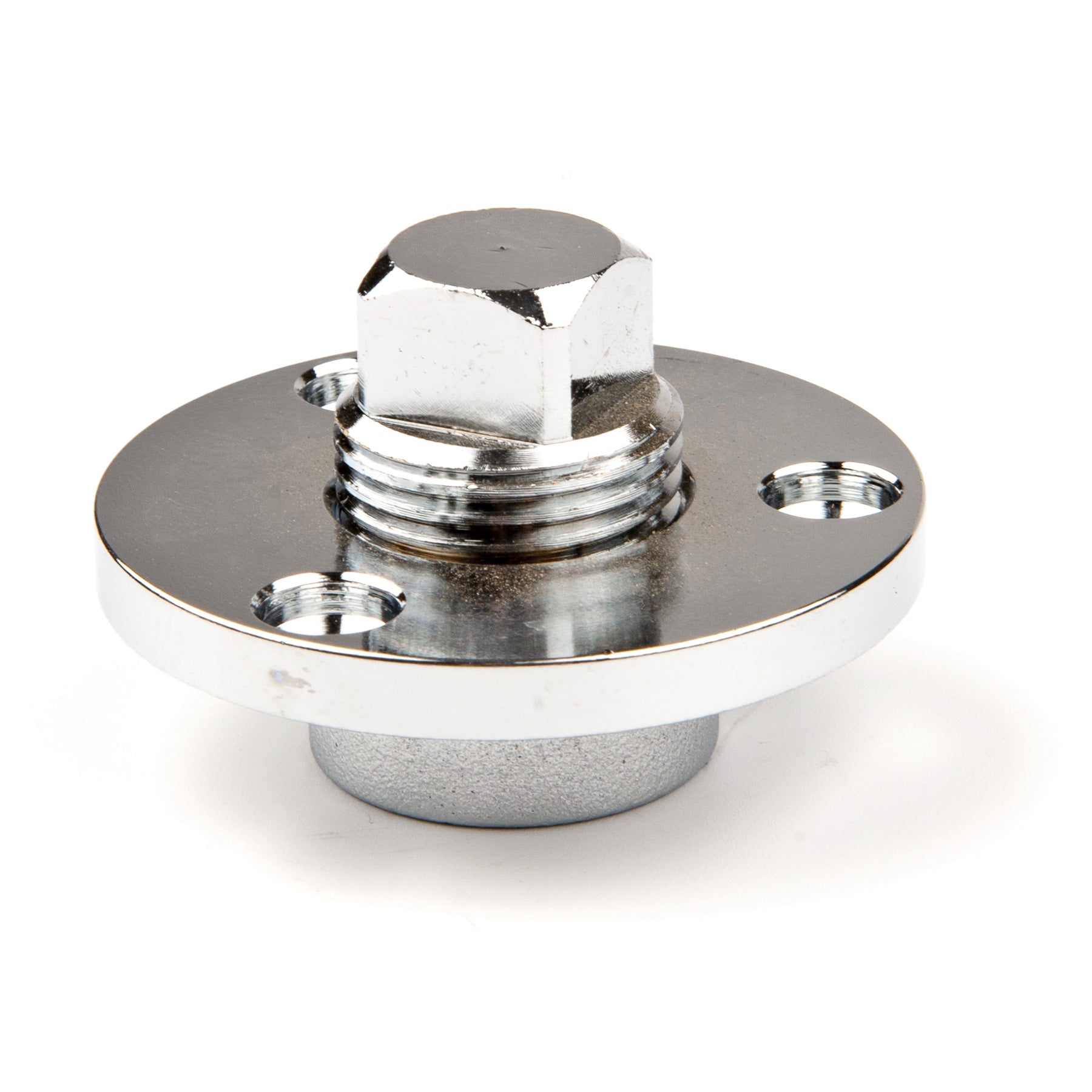

Ce nable en laiton chromé correspond au modèle GDP-1CB-DP de T-H Marine, référencé TH-GDP-1CB-DP dans le catalogue Proxam. La page 559 présente une cote A de 50 mm, un diamètre de 25 mm et une cote C de 9 mm. L’ensemble utilise une fermeture vissée. La finition chromée distingue ce modèle du nable en laiton présenté dans la même gamme.
Nable en laiton chromé : dimensions et références
| Référence | A | Diamètre | C | Matériau | Fermeture |
|---|---|---|---|---|---|
| TH-GDP-1CB-DP | 50 mm | 25 mm | 9 mm | Laiton chromé | À visser |
Les lettres du tableau reprennent les repères du catalogue. Les dimensions en millimètres décrivent le produit ; elles ne constituent pas un plan de perçage universel.
Choisir la bonne version
Pour identifier un remplacement, comparez le corps, le bouchon et la base de fixation. Le fabricant décrit une base adaptée à un trou nominal de 1 pouce et un bouchon fileté de 1/2 pouce NPT. Ces deux valeurs concernent des zones différentes du produit. Vérifiez donc le filetage et les dimensions du montage existant avant d’associer des composants.
Préparer le remplacement
Le bouchon possède une tête carrée permettant sa manipulation avec un outil adapté. Lors du contrôle d’une ancienne pièce, examinez les filetages et la face d’appui. Une finition similaire ne suffit pas à établir la compatibilité avec un autre nable. Conservez la référence fabricant et les mesures relevées pour préparer un remplacement cohérent avec votre installation.
Pour identifier cette pièce avec précision, préparez sa référence, une vue générale et les mesures du montage. Ces éléments permettent de comparer la pièce neuve à votre équipement actuel. En cas de doute sur une cote, vérifiez le composant avant de modifier l’installation.
Retrouvez aussi nos équipements neufs de plomberie marine pour compléter votre sélection.
Identifier votre pièce
La référence TH-GDP-1CB-DP permet de retrouver le modèle présenté. Pour une demande de conseil, indiquez également l’emplacement de la pièce sur le bateau. Ajoutez une photo du raccord et les dimensions relevées. Ces informations aident à comparer les montages sans confondre le diamètre du passage avec celui de la fixation.
