Cette évacuation de cockpit coudée correspond au modèle CSD-92-DP, distribué sous la référence TH-CSD-92-DP. Sa grille blanche couvre l’entrée de l’évacuation, tandis que la sortie annelée oriente le raccordement sur le côté. Le diamètre dp indiqué est de 38 mm. Le catalogue donne également une hauteur H de 91 mm, un diamètre D de 63 mm et une cote F de 92 mm.
Évacuation de cockpit coudée : dimensions et références

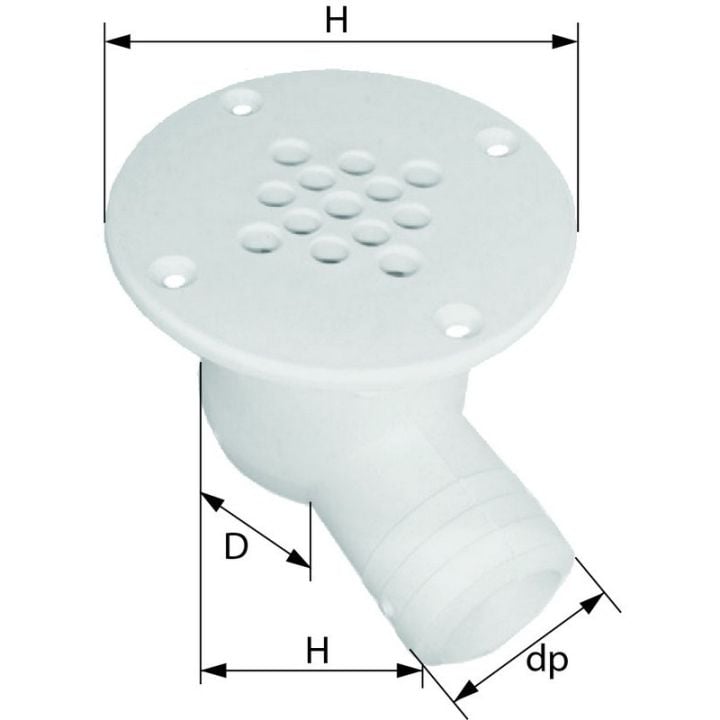

| Référence | H | D | dp | F | Couleur | Forme |
|---|---|---|---|---|---|---|
| TH-CSD-92-DP | 91 mm | 63 mm | 38 mm | 92 mm | Blanc | Coudée, grille de cockpit |
Les lettres du tableau reprennent les repères du catalogue. Les dimensions en millimètres décrivent le produit ; elles ne constituent pas un plan de perçage universel.
Choisir la bonne version
Le coude doit pouvoir trouver sa place sous le plancher ou derrière la surface de montage. Vérifiez donc le dégagement disponible et l’orientation du tuyau. Ensuite, comparez la grille, les fixations et le raccord de la pièce déposée. Une évacuation droite n’occupe pas le même volume qu’une version coudée. Les dimensions du tableau servent à préparer cette comparaison.
Préparer le remplacement
Pour l’entretien courant, gardez la grille et le passage d’eau accessibles. Avant un remplacement, observez le cheminement du tuyau afin d’éviter un changement de direction incompatible avec l’espace disponible. Contrôlez également les points d’appui autour de l’ouverture. Si la référence manque sur l’ancienne pièce, fournissez ses dimensions et une photo du raccordement pour faciliter son identification.
Pour identifier cette pièce avec précision, préparez sa référence, une vue générale et les mesures du montage. Ces éléments permettent de comparer la pièce neuve à votre équipement actuel. En cas de doute sur une cote, vérifiez le composant avant de modifier l’installation.
Retrouvez aussi nos équipements neufs de plomberie marine pour compléter votre sélection.
Identifier votre pièce
La référence TH-CSD-92-DP permet de retrouver le modèle présenté. Pour une demande de conseil, indiquez également l’emplacement de la pièce sur le bateau. Ajoutez une photo du raccord et les dimensions relevées. Ces informations aident à comparer les montages sans confondre le diamètre du passage avec celui de la fixation.
